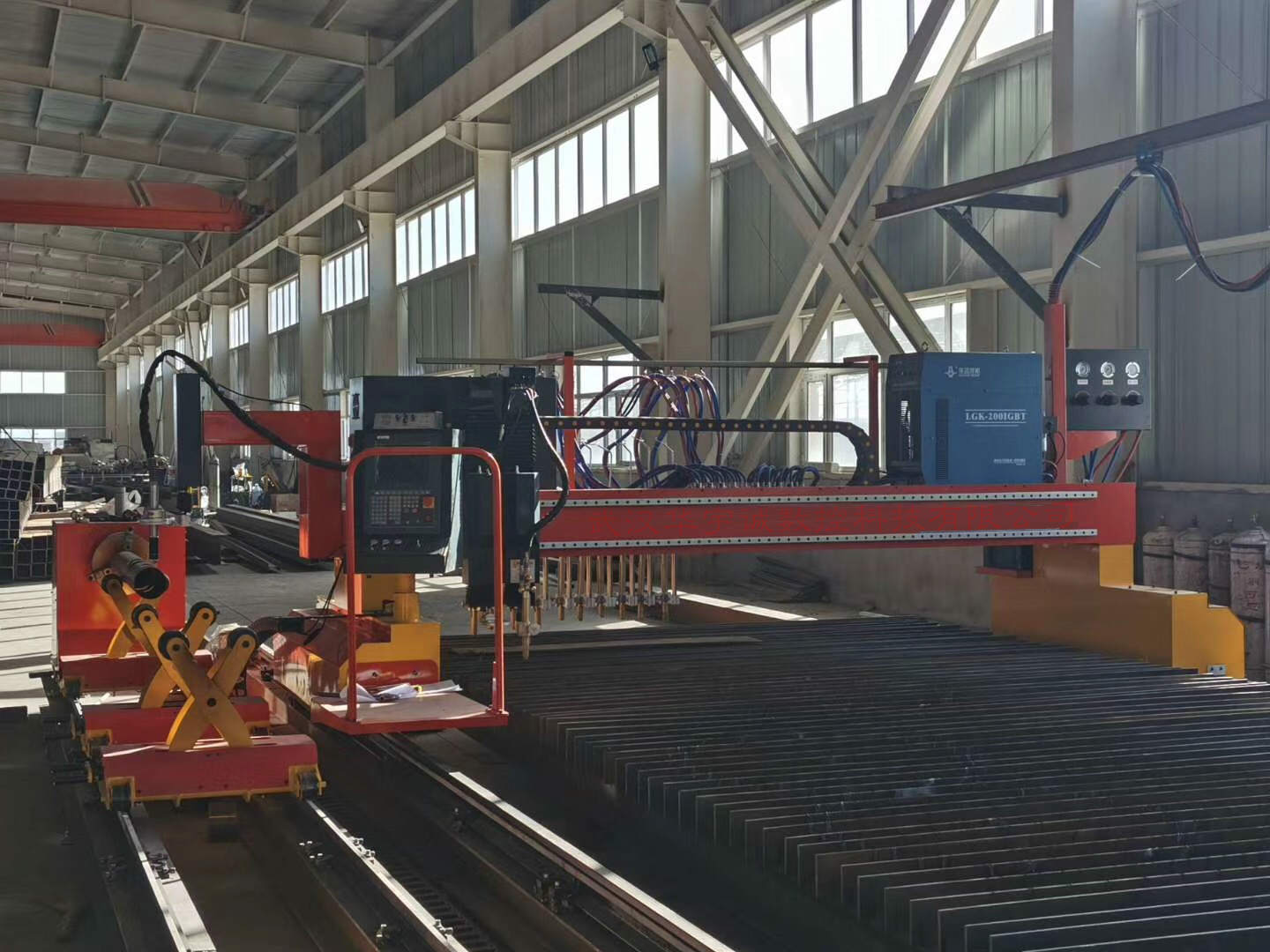

龙门式管板一体数控切割机是一种能满足钢板数控切割机下料又能对钢管与有色金属管子的结合处相贯线孔、相贯线端部、弯头（虾米节）进行自动计算和切割的设备。该机型广泛运用于建筑、化工、造船、机械工程、冶金、石油、电力等行业的管道结构件的切割加工，此类加工以往大多采用制作样板、划线、人工放样、手工切割、人工打磨等落后繁复操作工艺。

龙门式管板一体机能十分方便的切割此类工件，切换方便自如，切割板材时，软件出图，软件编程套料；切割管子时只需输入管道相惯系统的管子半径，相交角度等参数，机器就能自动切割出管子的相贯线及相贯线孔。

数控管板一体机细节描述

1、卡盘式型管夹持方式：3爪或4爪车床用高硬度卡盘，可正向或反向夹持，可手动或电动夹紧，无线回转精度高惯量小。

2、管板通用数控系统是在上海交大系统的基础上优化升级的先进数控系统，将主管与支管的半径、相交角度、切割速度输入电脑，可自动转化生成切割程序，板材切割通用二维切割系统，操作非常简单。

3、托架式钢管支撑小车采用高强度不锈钢丝杠和直线液压支撑杆支撑。单个承重约400KG，可根据钢管厚度和长度选配3至6个。

4、可穿孔切割0.5mm-30mm、边缘切割40mm金属材料。采用风冷、水冷等冷却方式，标配进口金属割炬，彻底解决割枪易烧损问题，自带弧压调高，割缝补偿，灭弧自返回，防撞系统，可持续24小时不间断工作。

5、直线导轨、滚珠丝杠、齿轮齿条组合式传动结构，齿轮齿条全部淬火处理，大大提高了运行部件的韧性和硬度。，所有淬火和精磨部分采用进口化工防锈油处理，精密工装自动匹配啮合，细节，无微不至.

6、驱动器数字控制，可选配日本松下伺服电机和驱动器，行走自反馈系统，响应速度快，运行精度高，闭环控制无丢步，选配大功率步进电机抗干扰力强，使用寿命长。

钢管切割部分：

1、不打坡口，任意相贯切割；

2、适合切割钢管直径30-300mm 或60-600mm，有效切割管长6米，可以加长；

3、管件轴向旋转采用伺服驱动，平稳性更好；

4、配套相贯线专用两轴不带坡口套料软件，切割任意相贯线，操作简单；

5、相贯线独立的等离子调高升降体，可适应大管径切割；

数控管板一体切割机是我公司在龙门切割机的基础上开发的新型复合加工切割机。主要用于平面板材、圆管切割加工。通过数控系统控制，在平面切割的基础上扩展出管材上进行曲线切割的功能。配备火焰、等离子可以方便地切割碳钢、不锈钢等。龙门式管板一体机能在主管上切割多个不同方向、不同直径的圆柱相贯线孔，满足支管轴线与主管轴线偏心和非偏心的垂直相交的条件。能在支管端部切割圆柱相贯线端头，满足支管轴线与主管轴线偏心和非偏心的垂直相交、倾斜相交的条件。能在圆管端部切割斜截端面。能切割与环形主管相交的支管相贯线端头。能切割变角度坡口面。能在圆管上切割方孔、腰形孔。能进行钢管截断。能在方管管面各种图形。
